盈创3D打印建筑结构部件亮相中建八局西虹桥项目

在中建八局西虹桥项目的工地上，一幢二层小楼已完成框架结构建设，外观看起来和一般楼房的框架结构没什么两样，事实上，这却是一幢用“搭积木”方法建造的“装配式建筑”，并首次在“装配式建筑”中采用了3D打印技术。

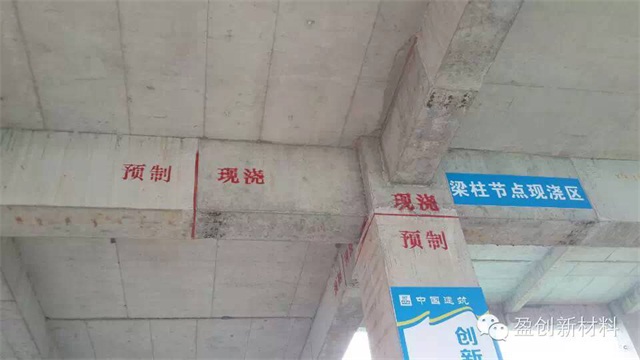

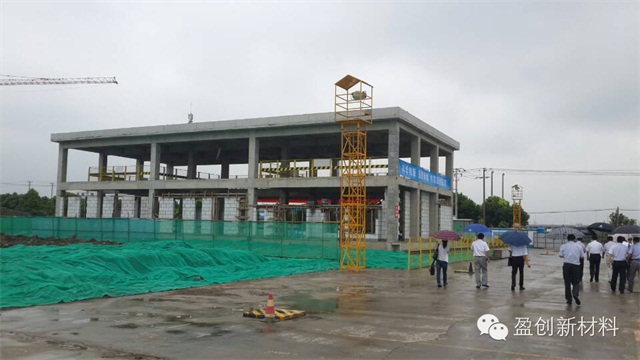

今天，中国建筑第八工程局有限公司（简称中建八局）在西虹桥项目举行现场交流会，展示“装配式售楼处”的技术亮点和工艺工法。这幢小楼建筑高度9米、建筑面积1154平方米，由255块预制梁、预制柱、叠合板等预制构件装配而成，预制率高达80%以上。

这是中建八局在装配式建筑的探索和实践过程中取得的又一成果，即将用作八局地产投资的西虹桥项目售楼处。

自主研发预应力框架体系

装配式建筑能减少湿作业，不仅能缩短工期、节约劳动力，更能减少建筑废弃物、大量减少扬尘，可为治理污染、雾霾作出贡献。在日前发布的《上海市绿色建筑发展三年行动计划（2014-2016）》中明确提出，到2016年，上海外环以内的新建民用建筑，凡技术上适合的，原则上全部采用装配式建筑。可以说，装配式建筑已成为未来绿色建筑的发展趋势。

值得一提的是，中建八局西虹桥项目的这幢“装配式售楼处”所采用的装配式预应力框架体系，是中建八局与同济大学联合研发，具有自主知识产权的体系。中建八局总工程师马荣全告诉记者，该体系最大的技术亮点在于其预应力技术。

所谓预应力，是在混凝土结构承受荷载之前，预先对其施加压力，使其在外荷载作用时的受拉区混凝土内力产生压应力，用以抵消或减小外荷载产生的拉应力，使结构在正常使用的情况下不产生裂缝或者裂得比较晚。

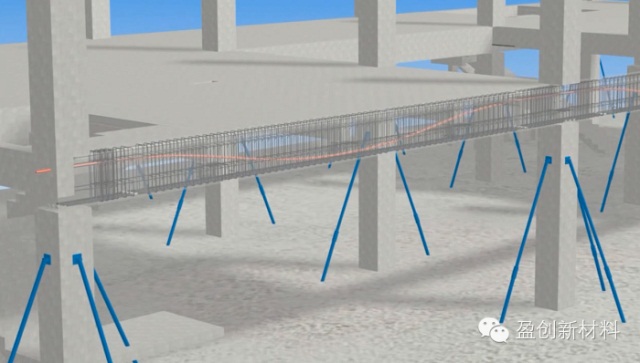

弯曲结构预应力

“有别于国外的直线结构，该体系采用曲线结构，虽然施工难度大，但受力更加合理。” 马荣全介绍，目前，该体系已经写入上海市地方标准《装配整体式混凝土公共建筑设计规程》中。在新虹桥项目应用成功后，该体系可以广泛推广应用于大型公共建筑的设计施工中。

首次采用3D打印柱模

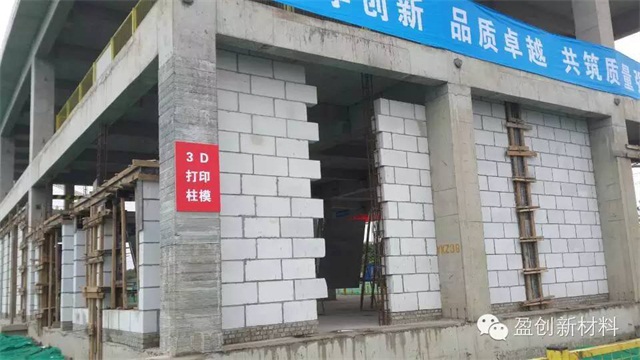

在现场，记者看到了一根与众不同的柱子，其表面看起来像是由一层层钢圈叠加起来的。原来，这正是采用盈创3D打印技术才会留下的痕迹。这根柱采用3D打印柱模壳，再现场浇筑核心区混凝土。马荣全介绍，用于打印该柱模的“油墨”是混凝土，这在世界范围内都具有一定开创性。此外，虽然此前国内也有3D打印的房屋，但都是1、2层的楼房。而此次3D打印柱模技术首次与装配式建筑结合，再高的楼房也同样能够应用。

此外，全过程应用BIM技术也是该项目的一大亮点。在深化设计阶段，设计人员就有效应用BIM技术，对预制构件尺寸、钢筋及埋件位置进行碰撞检查。构件生产阶段，通过BIM绘制预制构件三维模型，即使是看不懂平面图纸的施工人员，也能清楚地明白设计图纸，避免生产错误。而在构件吊装阶段，BIM技术对安装过程进行动画模拟，校正安装方案的可行性，保证工程安装顺利进行。
